01

鋼包的功能改變對耐火材料的影響

隨著二次精煉的發展，鋼包已從盛放鋼水的容器發展為二次精煉的重要冶金設備，隨之鋼包用耐火材料的使用條件也發生了明顯的變化，主要表現在如下方面：

(1)二次精煉鋼包的鋼液溫度明顯升高，通常比普通鋼包高出50~100℃，精煉過程中可能高出150℃以上，溫度越高，熔渣和鋼水對耐火材料的侵蝕明顯加快。

(2)二次精煉鋼包的鋼液循環運動加劇。由于噴吹氬氣、電磁攪拌和真空處理等技術的采用，鋼液對耐火材料的沖刷和磨損作用嚴重。

(3)二次精煉鋼包的爐渣的侵蝕性增強。二次精煉爐由于需要進行深脫硫、磷渣冶煉操作，所以爐渣的堿度高，渣量大，對耐火材料的侵蝕作用明顯加劇。

(4)二次精煉鋼包的盛鋼時間明顯延長，比普通鋼包延長1至數倍，結果使鋼包用耐火材料的使用壽命明顯變短。

(5)由于二次精煉鋼包很多情況都是在高溫真空下使用的，真空條件下，耐火材料的蒸發速率加快，同時也使得耐火材料的抗侵蝕性下降。

02

鋼包用耐火材料有哪些要求

鋼包二次精煉技術的發展，使得鋼包用耐火材料在使用過程中必須滿足如下要求：

(1)耐高溫。能經受高溫鋼水長時間作用而不熔融軟化。

(2)耐熱沖擊，能反復隨鋼水的裝、出而不開裂剝落。

(3)耐熔渣的侵蝕，能承受熔渣和熔渣堿度變化對內襯的侵蝕作用。

(4)具有足夠的高溫機械強度，能承受鋼水的攪動和沖刷作用。

(5)內襯具有一定的膨脹性，在高溫鋼水作用下，內襯之間緊密接觸而成為一個整體。

03

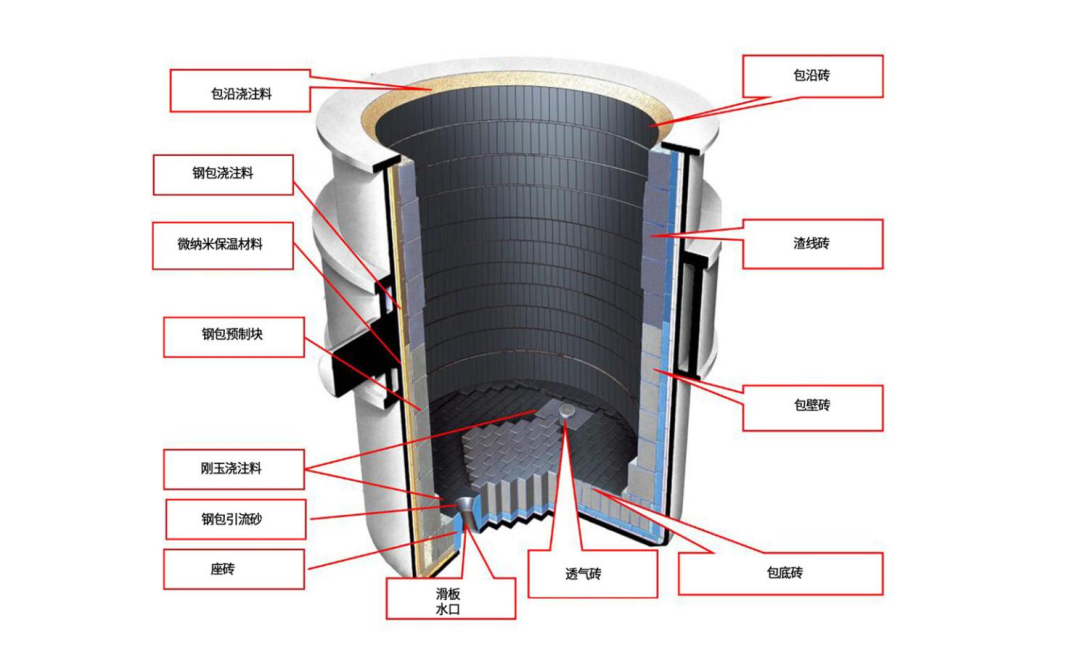

鋼包工作襯應具備的條件

鋼包工作襯是接觸鋼水和爐渣的重要部位，在使用過程中受到鋼水和爐渣的侵蝕、沖刷、熔解以及熱震破壞的影響，所以在使用時應具備如下條件：

(1)工作襯在施工工程中應力求設備簡單，施工方便，能夠降低勞動強度，提高勞動生產率。要具有良好的烘烤適應性，減少烤包能耗的同時能夠增加鋼包的利用率，延長鋼包的使用周期，減少備用包的數量。

(2)在高溫使用條件下應具有良好的高溫性能，不但要求有較高的耐火度和一定的高溫強度還必須有良好的化學穩定性，保證高溫條件下不會對鋼液產生二次氧化，不會對鋼液造成污染，不降低鋼坯的質量。

(3)使用過程中應具有良好的抗熔渣侵蝕和滲透的性能，以及耐鋼水和渣液沖刷的能力，有利于提高鋼包工作襯的使用壽命，減少鋼包耐火材料的消耗，減少耐火材料對鋼液的污染。

(4)工作襯應具有良好的抗熱震性和良好的體積穩定性，與鋼水接觸時不炸裂，保證鋼包具有良好的整體性。

(5)鋼包工作襯還應具有較低的熱導率，較好的保溫性能，能夠減少中間包的熱損失，保持中間包鋼液溫度的穩定。

(6)使用后的工作襯應便于拆包，工作層和永久層易脫離，能夠減少作襯耐火材料對鋼包永久襯的損壞，有助于延長鋼包的使用壽命。

04

鋼包用耐火材料的損毀原因

鋼包周轉過程：轉爐/電爐出鋼→二次精煉處理→連鑄澆鋼→鋼包準備作業→等待出鋼。正常周轉時間根據鋼種和連鑄機的不同，需要時間100~140min。鋼包出鋼溫度1680-1700℃，盛鋼時間100~120min，全連鑄澆鋼作業典型鋼包渣成分(%):Al?O? 17%~26%，SiO? 8%~10%，CaO 42%~47%，MgO 5%~11%，F(xiàn)eO 18%~22%。如果冶煉硅鋼、橋梁鋼、汽車板鋼等超低碳鋼工藝必須經過真空處理，同時采用對鋼包底部吹氬氣攪拌和LF爐通過電弧加熱、爐內還原氣氛、造白渣精煉、氣體攪拌等手段，強化熱力學和動力學條件、脫硫、合金化、升溫等綜合精煉效果，因此熔渣堿度范圍大，鋼水和爐渣的溫度更高，鋼水在鋼包內的滯留時間延長，熱震性強，攪拌力大，對鋼包的內襯損壞加劇。

損毀原因如下：

首先，鋼包用來運輸高溫鋼水。在運輸過程中，1680℃左右的高溫鋼水和熔渣對其進行沖刷侵蝕，尤其是渣線部位，沖刷侵蝕比較嚴重，是決定一個罐使用壽命的重要因素。

其次，LF等爐外精煉處理對不燒磚損毀嚴重。

第三，在轉爐出鋼、流出鋼水時內襯承受著劇烈的溫度變化，并由此引起內襯材料的裂紋和剝落。

第四，鋼包在轉爐出鋼裝入鋼水時，高溫鋼水對其底部有強烈的機械沖刷，致使該部位內襯材料易出現因熱沖擊造成的損毀。

05

如何減少鋼包耐火材料結構剝落

耐火材料在使用過程中，熔渣易于從加熱面滲透到其內部的深處，使工作面附近的氣孔率顯著降低而致密化，生成很厚的變質層。當溫度劇烈變化時，在變質層與原磚層之間交界處產生與工作面平行的龜裂而使磚剝落和損毀。減少耐火材料的結構剝落，其辦法是減少爐渣滲入的深度，可以從如下幾方面著手：

(1)提高耐火材料的抗?fàn)t渣滲透性;

(2)降低耐火材料的氣孔率，降低爐渣的侵蝕通道;

(3)爐渣與耐火材料反應形成高熔點的化合物擋墻，阻止渣的滲透;

(4)增加爐渣的黏度。爐渣的黏度越大，對耐火材料的侵蝕性越差。

06

鋼包透氣磚的主要作用

鋼包透氣磚是二次精煉工藝中最關鍵的功能元件，其主要作用有如下幾個方面：

(1)可以調節鋼包內鋼水溫度的均勻分布，以實現現有工藝最佳澆鑄溫度。

(2)通過吹氣攪拌可使鋼包中的合金和脫氧劑均勻分布。

(3)可以將鋼水中的非金屬夾雜帶入渣中以滿足鋼液要求的潔凈度。

為實現上述功能，需要將精煉所用的惰性氣體通過透氣磚吹入到鋼包中，在透氣磚與鋼水的接觸面即透氣磚的工作面上，在足夠的壓力下，吹出的大量氣泡形成氣體噴射束，對整個鋼包內的鋼水進行攪拌，促使鋼水流動，使鋼包內溫度和成分均勻化，同時不斷噴出的氣泡在界面作用下將鋼水中的非金屬夾雜帶入渣中，達到潔凈鋼水的目的。

07

鋼包透氣磚應具備的性能

透氣磚要滿足上述的冶金功能，必須具備如下幾方面的主要性能：

(1)良好的透氣性。透氣性是衡量透氣磚質量的重要參數之一。研究表明：鋼水的攪拌能與吹入氣體的流量成正比;攪拌能直接影響鋼水的攪拌效率，只有足夠的攪拌才能使鋼水取得良好的攪拌效果。當吹氬量一定時，吹出的氬氣泡越多，對鋼水的脫氣和攪拌越有利。

(2)高溫耐侵蝕性。精煉鋼包在溫度和時間方面都要求非常嚴格，最高溫度往往達到1750℃以上，精煉時間有時達到數十分鐘。在精煉操作過程中，熔渣堿度對透氣磚的壽命影響很大。所以，透氣磚會受到在高溫下滲透性很強的堿性渣的侵蝕，損毀速度快。

(3)高溫耐磨性。精煉鋼包底吹氬時，由于底吹氬的進行，鋼水在鋼包中的流動速度很快，鋼水對爐襯材料和底部透氣磚和座磚的沖刷磨損明顯加大。鋼包熱修時，為了清除透氣磚表面的殘鋼和殘渣，恢復透氣磚的透氣功能，需要對透氣磚表面進行吹氧清洗，使透氣磚表面黏附的鋼渣熔化;同時向透氣磚吹入噴吹氣體，吹走熔渣。在清理過程中，透氣磚受到高速氣流的沖刷作用，所以要求透氣磚具有良好的高溫耐磨性。

(4)抗熱震性好。由于是鋼包間歇操作，鋼包倒入鋼水時，透氣磚的端部受到高溫鋼水的作用，溫度陡然上升，吹氬氣時，受冷氣流冷卻，材料內部產生很大的熱應力。同時，鋼包空包內注入鋼水時，也會產生很大的溫度變化，所以透氣磚的使用條件非?？量?，極易產生熱剝落和結構剝落。

(5)要求安裝簡便，安全可靠。透氣磚安裝在鋼包底部座磚的內部，工作條件極為苛刻，鋼包透氣磚的壽命無法與整個鋼包壽命同步，因此需要對透氣磚進行更換。所以要求安裝操作簡單，使用安全可靠，避免有滲鋼和漏鋼事件的發生。

08

鋼包透氣磚的常見分類

透氣磚經過多年的發展，常見的結構類型主要有三種，即彌散型、狹縫型和直通孔型。

彌散型透氣磚是透氣磚的最早形式。由于材料本身氣孔率高，所含有的大量氣孔為惰性氣體提供了通道。這種表面多孔的彌散型透氣磚缺點是強度低，抗沖刷性能差，易被鋼水和渣滲透而產生剝落，對鋼水的攪拌效果也較差。目前在國內的鋼包透氣磚中很少使用。

狹縫式透氣磚包括兩種形式，一種是透氣磚中心部位由幾塊成型薄板拼裝形成狹縫，外部采用澆注料澆注而成，即所謂的“拼縫式”，這種透氣磚的缺點是吹入氣體的可控性差。另一種是在磚體中預澆注數十條直通狹縫，即通常所謂的“狹縫式”。狹縫式透氣磚與前者相比，具有壽命長，吹成率高，氣流量大，攪拌效果好等優點。

直通孔型透氣磚由數量不等的細鋼管埋入磚中制成，氣體通道由許多筆直的微細管道組成，采用澆注法成型。與彌散型透氣磚相比，直通孔型透氣磚攪拌效果優于前者使用壽命提高了2~3倍，然而其缺點是能提供的氣體流量有限，使用后期經常由于透氣量變小或吹不通導致精煉失敗。

09

鋼包透氣磚的安裝形式

透氣磚的安裝形式可以采用內裝式和外裝式兩種。內裝式是指將透氣磚與座磚在鋼包外預先組裝在一起，在砌筑鋼包時，清理好包底透氣磚的位置，砌筑好簾磚后將帶座磚的透氣磚吊裝至該位置，然后依次砌筑包底和包襯。外裝式由座磚、套磚和透氣磚組成。在砌筑鋼包時，在包底安裝好座磚后即可砌筑包底及包壁，最后將套磚和透氣磚外側均勻涂上火泥，依次用力裝入座中，再在套磚和透氣磚的底部封上墊磚，蓋上法蘭，烘烤。內裝式透氣磚用于鋼包襯磚與透氣磚壽命同步的情況，而外裝式適合用于需經常更換透氣磚的情況。由于內裝式透氣磚的安全性低、可靠性差，更換麻煩，目前，幾乎所有的鋼包均使用外裝式透氣磚。

10

安鋼包透氣磚的常見材質

目前透氣磚的材質有剛玉質、鉻剛玉質、高鋁質和鎂鉻質等。

A 剛玉-尖晶石體系透氣磚

單相剛玉質澆注料的抗渣性和抗熱震性均不理想，而尖晶石材料具有良好的抗渣侵蝕性。按復相改性改善耐火材料性能的原理，在剛玉澆注料中加入高純電熔尖晶石，以改善剛玉澆注料的性能。原料方面以板狀剛玉為顆粒料，以電熔白剛玉、尖晶石、活性α-Al?O?微粉等為細粉，鋁酸鈣水泥為結合劑。其優點是抗熱震性、抗渣性明顯提高;缺點是透氣磚在高溫處理過程中，尖晶石發生體積變化，造成透氣磚體積穩定性差，生產過程中不易控制。

B 剛玉-氧化鉻體系透氣磚

為了進一步提高透氣磚抵抗鋼渣的侵蝕能力，制品中加入一定量的氧化鉻微粉。其主要原料以板狀剛玉為顆粒料，板狀剛玉細粉、氧化鉻微粉為細粉，鋁酸鈣水泥為結合劑。在高溫下氧化鉻、氧化鋁形成高溫固溶體，同時與少量的氧化鎂形成部分固溶體MgO·Cr?O?-MgO·Al?O?。這種固溶體對Fe?O?或爐渣的侵蝕及抵抗性顯著增強，且黏度非常大，從而在高溫下能夠有效地阻止鋼渣的滲透和侵蝕。同時，少量的Cr?O?還能夠抑制Al?O?過分增長，也減少了晶體內的應力，提高材料的物理性能。但如果加入量太多，剛玉晶粒生長受到過大的抑制，也將產生內應力，從而降低材料的物理性能。此外，Cr?O?價格比較高，加入量太多會大幅度增加成本;另外，Cr?O?對環境造成嚴重的污染。

C 剛玉-尖晶石體系透氣座磚

剛玉-尖晶石體系透氣座磚是應用最為廣泛的材質，主要原料以板狀剛玉、α-Al?O?微粉、尖晶石為主，純鋁酸鈣水泥結合。其優點是由于尖晶石抵抗酸和堿的能力比較強，并且是高熔點化合物，具有良好的性能。鋁鎂尖晶石抵抗堿性熔渣的能力強，對鐵氧化物的作用也較穩定，在高溫下與磁鐵礦接觸時會發生反應而形成固溶體，透氣座磚高溫耐侵蝕性得以提高;同時，固溶MgO或Al?O?的尖晶石由于礦物之間膨脹系數的差異，其抗熱震性更好。缺點是MgO與Al?O?按理論組成形成尖晶石時，產生約8%的體積膨脹，因而燒成時較難致密化，透氣座磚體積變化難以控制。

D 剛玉-氧化鉻體系透氣座磚

剛玉-氧化鉻體系透氣座磚是在剛玉-尖晶石體系基礎上，為了提高透氣座磚高溫耐剝落性而產生的。主要原料以板狀剛玉、α-Al?O?微粉、工業氧化鉻、尖晶石為主，純鋁酸鈣水泥結合。其優點是在尖晶石提高座磚性能的基礎上，通過Al?O?-Cr?O?形成的固溶體對氧化鐵爐渣的侵蝕抵抗性顯著增加，加入少Cr?O?能抑制氧化鋁晶體過分增長，從而減小了晶體內部應力，提高透氣座磚的抗熱震性、抗沖刷性及耐侵蝕性。缺點是Cr?O?加入過多，剛玉晶粒成長速度受到嚴重影響，從而降低材料的物理性能;另外，Cr?O?對環境污染嚴重，違背了國家可持續發展的要求。

11

鋼包透氣磚的損毀機理

透氣磚的工作屬于不連續操作，在整個鋼包周轉周期內的不同時間，會產生不同的物理和化學蝕損。從實踐來看，透氣磚的損毀可分為如下幾種：

(1)燒氧吹洗作用。在鋼包出鋼完畢至下次受鋼前，鋼包在熱修區接受熱修，此時需要對透氣磚采用氧氣灼燒吹洗工作面，以清理工作面上殘留的鋼和渣。燒氧吹洗對透氣磚的正常使用是有利的，該措施保證了透氣磚工作面的清潔和氣體通道的暢通，使鋼包周轉周期得以順利進行。但由于在熱修區很難準確把握透氣座磚工作面上殘留的鋼和渣的厚度，因此在清除掉殘留物后，會發生誤燒透氣磚的情況，當包底狀況較差或熱修區操作者判斷失誤時情況可能更加嚴重，燒氧時溫度達到2000℃以上，高溫氣流對透氣磚是非常致命的，這幾分鐘的熔損量往往比正常精煉蝕損量要高2~3倍。

(2)機械磨損作用。出鋼過程中鋼水高速、強力對鋼罐底部的沖刷，也會加快透氣磚的損蝕。有人通過水力模型試驗對透氣磚損蝕情況的研究發現：當?shù)退倭鲃拥臍饬魃淙胍合嗳鄢貢r，氣流回擊并擊打透氣磚前沿，給出氣口四周的耐火材料以一定的沖擊力。當進一步提高氣體流速時，反向脈沖頻率降低，但反向沖擊強度進一步增大;另外，當吹氬進入正常噴射狀態時，強烈的氣泡組成氣體噴射束，噴射束加強了鋼罐底部的攪拌，鋼罐底部液相運動加劇，二相卷流使透氣磚受到強烈的剪切和沖擊應力作用。透氣磚高于座磚時受這種卷流的剪切、沖刷尤其明顯，高于座磚的部分一般在使用一次后即被沖刷掉，因此在新更換透氣磚的情況下，這種情況往往很容易發生;另外，精煉結束后若快速關閉閥門，鋼水的反向沖擊也會加速透氣磚損毀。

(3)熱應力的作用。透氣磚工作面的耐火材料，尤其是出氣口四周的耐火材料，因與高溫鋼水直接接觸，受到高溫鋼水及不斷流出的冷氣流的影響，產生很大的溫度梯度。由于多次使用，透氣磚受到的急冷急熱作用大，尤其靠近出氣口部位所受到熱應力更大，容易產生環狀裂紋而出現斷裂。

(4)化學侵蝕作用。透氣磚工作面與渣、鋼水接觸時間長，在整個包役中，熔渣不斷向磚中浸潤、滲透。鋼水、渣中氧化物MnO、MgO、SiO?、FeO、Fe?O?等與磚發生反應：

12CaO+7Al?O?═12CaO·7Al?O?

FeO+Al?O?═FeO·Al?O?

2MnO+SiO?+Al?O?═2(MnO)·SiO?·Al?O?

生成的FeO·Al?O?、2(MnO)·SiO?·Al?O?、12CaO·7Al?O?等低熔物被沖刷而造成透氣磚被侵蝕。

12

提高鋼包透氣磚壽命的途徑

提高其使用壽命的途徑有以下幾種：(1)加入鋯基材料和板狀剛玉提高透氣磚的耐剝落性。(2)優選超微粉。(3)鋼水的攪拌強度與吹氬量成正比。(4)均勻布料提高透氣磚的體積穩定性。

除了上面幾點外，提高鋼包透氣磚壽命的措施還可參考以下幾點：

?優化透氣磚的設計和材料?：通過調整透氣磚的材料和結構，提高其抗沖刷性能。例如，可以在透氣磚中加入大顆粒骨料，增強其耐磨性?。此外，制作整體雙芯鋼包透氣磚，當一個氣芯達到使用壽命時，可以將氣閥更換到另一個氣芯繼續使用，從而延長透氣磚的整體使用壽命?。

?改進安裝和砌筑方式?：確保透氣磚的安裝操作規范，避免局部懸空和錯位。在安裝前徹底清理鋼殼雜物，并用火泥等墊砂材料將底部找平，防止座磚底部出現局部懸空的情況。包底砌筑時要留有適當?shù)目p隙并填充適當?shù)奶羁p料，以減少膨脹對座磚的影響?。

?控制合理的底吹參數?：底吹壓力過高會導致鋼水劇烈翻滾，增加鋼水與空氣接觸的機會，導致二次氧化;壓力過低則會導致底吹失敗，影響冶金效果。因此，合理控制底吹參數是提高透氣磚壽命的關鍵?。

?定期維護和檢查?：定期檢查和維護底吹裝置，防止漏風和氣體損失。及時更換損壞的部件，避免因設備故障導致的生產中斷和成本增加?。

?優化透氣磚的使用環境?：通過優化透氣磚的使用環境，減少其對耐材的侵蝕。例如，優化鋼包耐材，調整透氣磚材料，改變外部形狀等措施，可以提高鋼包的抗沖刷性能，從而延長其使用壽命?。
